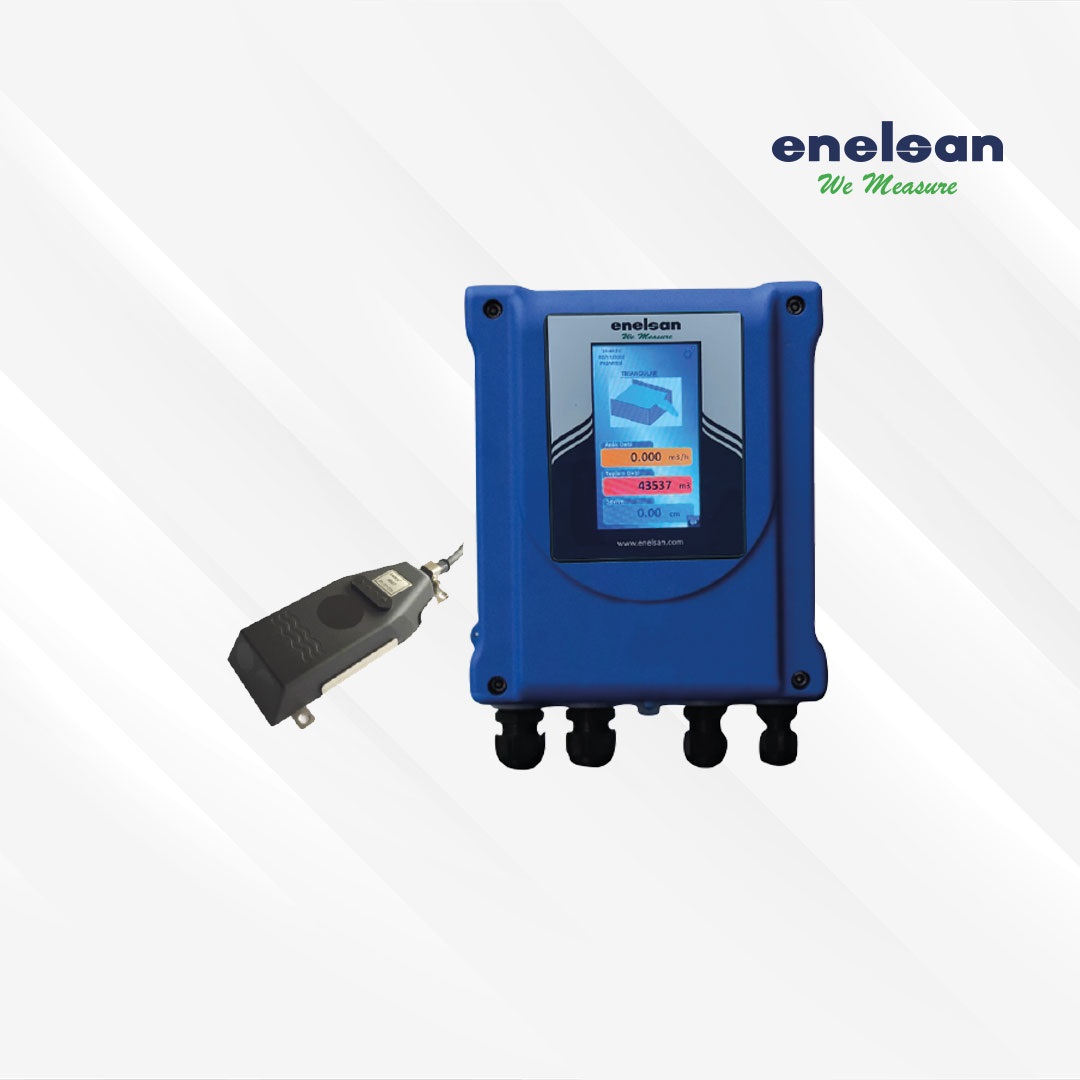

ETRANS Serisi Doppler Tip Açık Kanal Debimetre
Doppler etkisi ile çalışan ultrasonik akış ölçerler, akışkanın hızını belirlemek için yansıyan ultrasonik ses sinyallerini kullanır. Cihaz, ultrasonik frekans kaynağı, alıcı ve akışkan taşıyıcı arasındaki frekans kaymasını ölçerek akışkanın hızını hesaplar. Bu frekans kayması, Doppler Efekti olarak adlandırılır.
Sıvı hızı aşağıdaki formülle ifade edilir:
- Fr = Alınan frekans
- Ft = İletim frekansı
- V = Akışkan hızı
- Φ = Ultrasonik dalga ile sıvı akışı arasındaki açı
- C = Sıvıdaki ses hızı
Doppler yöntemi, sıvı içerisinde yansıtıcı partiküllerin bulunmasını gerektirir, bu nedenle berrak sıvılar için uygun değildir.
Teknik Özellikler
| Çalışma Prensibi: | Seviye, hız ölçümü ve otomatik akış hesaplama |
| Ölçüm Alanları: | Tam dolu akış olmayan borular, kanallar, nehirler |
| Ölçüm Aralığı: | Seviye 0...10 m, Hız 0...12 m/s, İletkenlik 0...200.000 µS/cm |
| Hassasiyet: | ± %1 (Ölçülen Değer) |
| Besleme: | 85-265 VAC 50Hz veya 24 VDC, Pil |
| Çıkış: | RS485 MODBUS |
| Koruma Sınıfı: | IP67, IP68 |
| Proses Sıcaklığı: | 0...+60°C |
Doppler Ultrasonik Debimetrenin Avantajları
🔹 Akışı engellemez, boruların dışına monte edilebilir.
🔹 Basınç düşüşü, düz bir borunun eşdeğer uzunluğuna eşittir.
🔹 Korozyona dayanıklıdır.
🔹 Düşük güç tüketimiyle çalışır.
🔹 Kısmi dolu borularda ve açık kanallarda akış ölçümü yapabilir.
🔹 Savak gerektirmez.
🔹 Anlık hız, seviye ve toplam debi ölçümü yapar.
Doppler Ultrasonik Debimetrenin Sınırlamaları
🔸 Sıvının fiziksel özelliklerine bağlıdır: Sonik iletkenlik, parçacık yoğunluğu ve akış profili gibi faktörlerden etkilenir.
🔸 Parçacık dağılımı düzensizse ölçüm doğruluğu etkilenebilir.
🔸 Hız profili varyasyonları ve akustik reflektörlerin dağılımı ölçüm sonucunu değiştirebilir.
🔸 Yoğunluk ve sıcaklık değişimlerinden etkilenebilir.
Doppler ultrasonik debimetreler, özellikle partikül içeren veya gazlı sıvılar için uygundur. Ancak, sıvının fiziksel değişkenliği yüksekse, alternatif ölçüm yöntemleri değerlendirilebilir.
