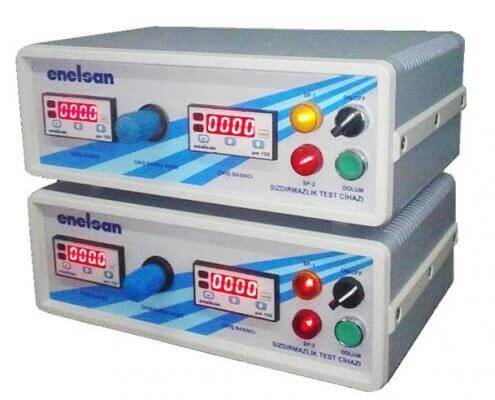

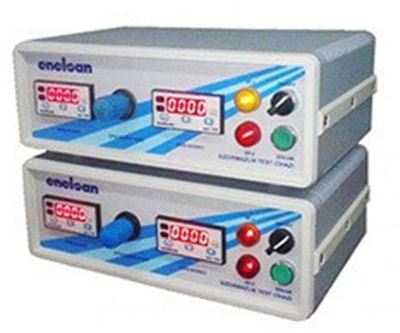

Basınç düşümü yöntemi ile sızdırmazlık ölçümü yapan enstrümandır.



  1. Sızdırmazlık test cihazı 220V toprak hattı olan bir prize takılır.
  2. Giriş ve çıkış hava regülatörleri üzerindeki (-) ok yönünde çevrilerek minimum basınca getirilir.

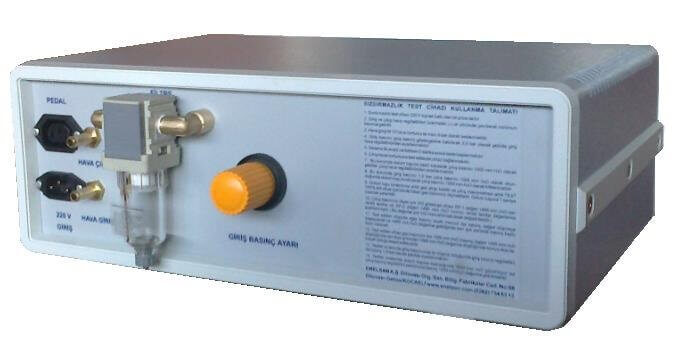

  3. Hava girişi M10 hava hortumu ile max: 6 bar olarak beslenmelidir.
  4. Giriş basıncı giriş basınç göstergesine bakılarak 2,5 bar olacak şekilde giriş hava regülatöründen ayarlanmalıdır.
  5. Sisteme ilk enerji verildikten 5 dakika sonra teste başlanmalıdır.
  6. Çıkış hava hortumuna test edilecek cihaz bağlanmalıdır.
  7. Bu durumda dolum tuşuna basılı tutularak çıkış basıncı 1500 mm H2O olacak şekilde çıkış hava regülatöründen ayarlanmalıdır.
  8. Bu durumda giriş basıncı 1,5 bar çıkış basıncı 1500 mm H2O olarak okunduğunda dolum tuşu bırakılarak çıkış basıncı 1500 mm H2O olarak kilitlenmelidir.
  9. Dolum tuşu bırakılınca artık gaz akışı kesilir ve çıkış manometresi artık TEST YAPILAN cihaz içerinde kalan gaz basıncını ölçmektedir.Dolum tuşuna 1 saniye basmak yeterlidir.

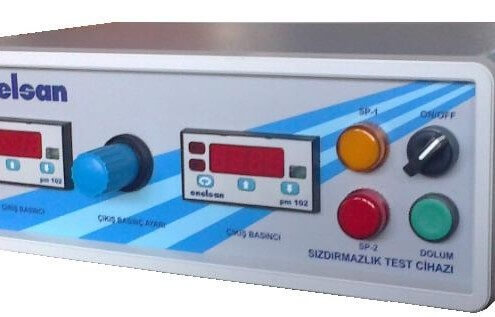

  10. Çıkış basıncını ölçen pm102 gösterge cihazı SP-1 değeri 1495 mm H2O sarı renkli lamba ve SP-2 değeri 1490 mm H2O kırmızı renkli lamba değerlerine ayarlanmıştır. ( Bu değerler pm102 manüel’e bakılarak değiştirilebilir )
  11. Test edilen cihazda eğer basınç kaybı mevcut ise basınç değeri düşmeye başlayacak ve 1490 mm H2O değerine geldiğinde sarı ışık yanarak basınç kaybı ikazı verecek.
  12. Test edilen cihaz gaz kaçırıyor ise 1500 mm H2O basınç değeri 1495 mm H2O düştüğünde sarı ikaz ardından 1490 mm H2O değerine düştüğünde kırmızı ikaz ile kaçak olduğu tespit edilecektir.
  13. Testler sırasında giriş basıncında bir düşme olduğunda giriş basınç regülatörü ile basınç 1,5 bar olacak şekilde ayarlanmalıdır.
  14. Testler sırasında dolum tuşuna basıldığında 1500 mm H2O görülmüyor ise çıkış basınç regülatörü yardımıyla basınç 1500 mm H2O değerine getirilmelidir.
